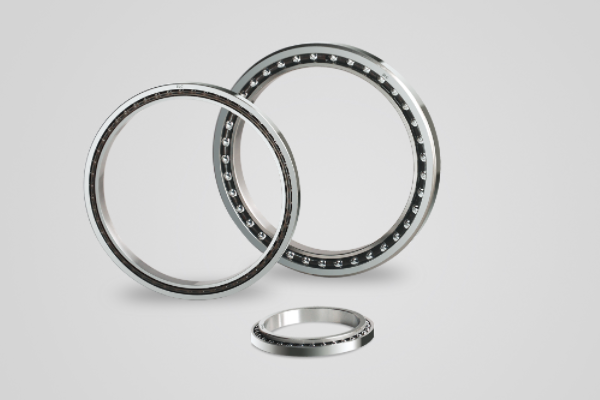

薄壁角接触球轴承减少了内外径比例，整体轴承的结构紧凑、重量轻、精度高，广泛用在机床主轴、机器人关节、精密转台等场合。与常规角接触球轴承 一样，单个薄壁轴承的承载能力、刚性有限，一般要经过配对组合方式使用，提高系统精度、刚性与使用寿命，那么常见的配对方式有哪些？

薄壁角接触球轴承的配对方式

1、双联配对，两个薄壁角接触球轴承分别以背对背、面对面、串联的形式配对，代号为DB 、DF、DT， 两套轴承的接触角方向以不同顺序排列，提高轴承组的刚性、载荷承受能力。

2、三联配对，在双联基础上增加一套轴承，形成TBT、 TFT或TT串联结构，这样轴承组的轴向承载能力明显高于双联，轴向位移控制更稳定，在薄壁结构下兼顾承载、紧凑性。

3、四联配对，四个薄壁轴承组合，是高精度、高刚性系统中常见方案，通常采用对称结构，代号分别为QBC 、QFC、QBT、 QT、QFT。四联组合显著提高了系统刚性，抗倾覆、抗振动能力更强，适合高转速、高精度运行。

4、五联配对，组合形式分为PBC、 PFC、PT、PBT 、PFT，属于高端定制化方案，多用于极端工况，对轴承一致性、预紧控制与安装精度要求很高，常用在高端数控装备、航空航天精密执行机构、超高精度转台系统中。

薄壁角接触球轴承配对注意事项

1、配对轴承对工艺的要求高，没有足够经验的情况下，建议保持原厂成套使用，避免混装，不然会影响设备运行。

2、配对轴承要经过预紧，不同工况要求的预紧力不一样，要合理控制，不管大了还是小了都会影响寿命。

3、薄壁轴承安装过程中严禁敲击这样的暴力操作，要是引起薄壁结构变形或者损伤，无法保证轴承组运行精度，降低使用寿命。

薄壁角接触球轴承常见的配对方式就有16种，其中双联、三联是常用的，选型的时候要结合工况要求匹配，如果存在任何问题，都可以找无锡三立轴承帮忙， 40年角接触球轴承生产设计经验，由专业团队解决轴承问题。
